Digitalizzatore di forme d’onda con rilevamento automatico di glitch e transienti
Use case 1: Automated EOS (Electrical Over Stress) Checker
Standalone “1U” size instrument that can be interfaced with any ATE for automated Spike Check.
Super high speed automated Spike checking capability with high accuracy and resolution.
Monitors 32 to 192 channels per Viper.
Only needs one run of test program to capture all data.
Ease of setup and use:
- Does not require highly experienced engineers to scope for spikes
- Promotes utilization – improves compliance and quality
- Repeatable / reproducible results
Interfaced through LAN with web based GUI’s that allows easier user setup and experience.
Automated report generating with scope screens per channel.
Feasible to integrate with ATE boards and Testers in Production mode for 100% Test and bin-out options on HVM mode.
Capability for a closed loop-quality control requirement with post quality verification details.
Proven functional track record across multiple (>20) standard ATE tester platforms including latest Uflex/V93K/T2000 with options to add additional ATEs.
Use case 2: TEST capability Extension –
Motivi
Presentazione del prodotto
Viper è un sistema di misura della tensione ad alta velocità e con elevato parallelismo
- Da 32 a migliaia di canali
- Segnala nel programma di test la posizione degli eventi estremi
Esigenza di misurare la resistenza di contatto
- La misurazione della corrente è invasiva e richiede una modifica del percorso dal tester al DUT
- La misurazione della tensione può essere aggiunta anche su loadboard esistenti mediante fili o piste aggiuntive
Nuovo metodo per identificare problemi di resistenza di contatto misurando solo tensioni meno invasive
- Identifica nel programma di test dove o se viene utilizzata una corrente eccessiva
- Può essere integrato in configurazioni esistenti per l’analisi dei guasti
- Non è necessario riprogettare le schede d’interfaccia o le probe card
Viper
Dimensions

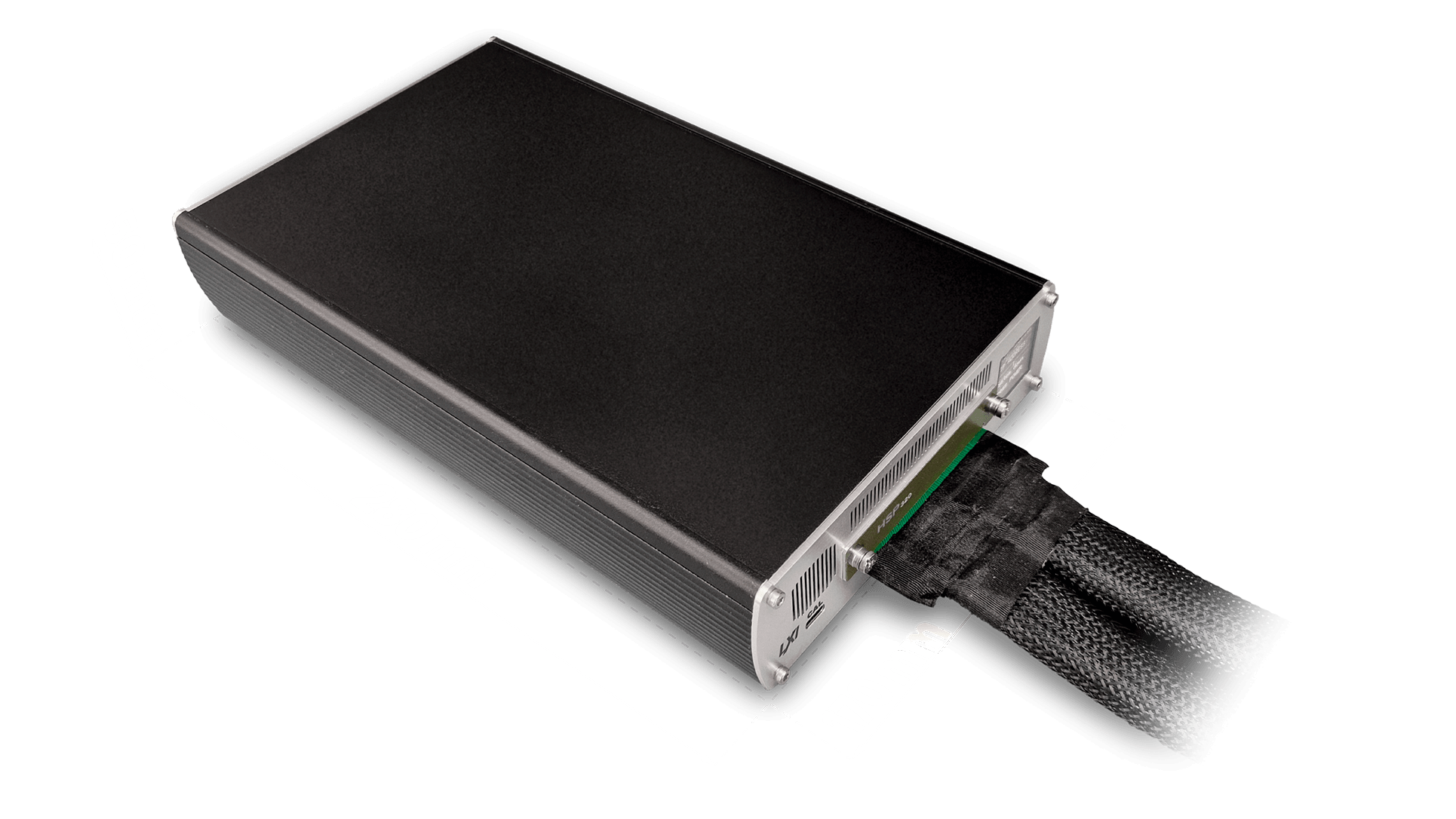

μViper: 280mm x 170mm x 50mm
Measurements Instruments
Differential input with independent AGND
Programmable sample rate up to 100Msps
Up to 14 bits resolution
Independent ranges per channel 2 input ranges up to +-7.5V and +-75V
1GByte capture shared memory
Digital trigger per channel
Hardware Sync/trigger
LYNXHS: 4 channels, 50Ohm +4V / 2.5Gsps
Analog/Power
